拉力試驗機測試橡膠試驗的目的通過HT-101PT拉力試驗機（帶大變形）對橡膠材料做拉伸試驗，檢測其被拉斷時的zui大拉力值和位移通過電腦軟件計算其拉伸強度，伸長率等測試結果。通過這兩個試驗結果來判斷該橡膠材料的質量是否合格。

橡膠拉伸試驗的原理：通過將橡膠材料夾持到夾具上通過拉力機馬達傳動移動產生的力與位移，逐漸均勻的增加拉力，使橡膠材料受力變形直至斷裂。

橡膠材料的取樣方法：

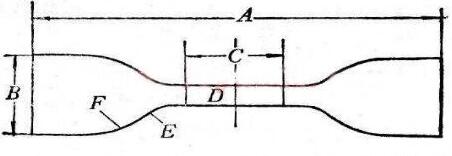

1、取出一段橡膠材料裁剪出啞鈴試樣，如下圖所示：長度A=115MM標距C=25mm寬度D=6MM厚度=2MM一般需要實際測量。

2、試樣裁切方向與拉力受力方向與延壓方向保持一致。
3、拉力試驗前需要測量出試樣標距內的厚度、長度等產品原始信息。

橡膠試驗所用到的檢測儀器有：
1、本次橡膠材料拉伸試驗，我們采用的儀器為金邁HT-101PT拉力試驗機，可選擇zui大拉伸力是200KG，500KG，(注：拉力機要保證它們的zui大拉力值不小于200KG，500KG，否則有可能會出現橡膠材料在受到zui大拉伸力值時不斷裂的現象，一定不要超量程使用，過載可能導致拉力傳感器損壞)。

2、拉力試驗機夾具采用的是偏心輪拉伸夾具(偏心輪自夾緊設計可使夾持力隨著測試樣品受力的增加而增加，有效避免了打滑現象)。

3、除了以上儀器外我們還需要連接拉力試驗機的電腦一臺，打印機一臺，拉力機試驗機帶橡膠引伸計測量試樣拉斷伸長率、測厚儀一個測其試樣的厚度。

橡膠拉力機具體操作步驟：
1、先取樣，輸入電腦試樣標距，寬度，厚度，等原始信息，設置好拉伸為速度500mm/min。先將橡膠試樣安裝到夾具上。然后將橡膠引伸計大變形裝置夾好。點擊開始試驗，直到試樣斷裂自動停機。
2、根據試驗要求，記錄拉伸至規(guī)定伸長率時負荷、橡膠拉斷時的zui大負荷及拉斷伸長率、拉斷所需時間并記錄伸長率曲線。
3、試驗的zui終結果通過電腦軟件分析，并可以保存在電腦里面也可以使用打印機打印出來。
4、試驗結束后卸下夾具上的試樣，保存數據，清理機臺并關閉拉力試驗機的總電源。

拉伸試驗注意事項：
1、拉伸試驗試樣不少于3-5個，看試驗樣品數據重復性。
2、試驗室溫為常溫23℃左右。試驗可能與環(huán)境溫度產生變化。
3、試驗厚度標準為2.0mm，精度為正負0.5mm。一般用測厚儀測量每片試驗樣品的真實厚度。
4、試驗標準以GB2941和GB528為準。
